Комплект поставки.
Паспорт на изделие с инструкцией по установке (с голограммой).
Фурнитура.
Рама с наличником.
Дверное полотно с глазком.
Замок оригинальной конструкции фирмы Master Lock с двумя комплектами ключей (возможность перекодирования) и броненакладками с двух сторон.
Комплект крепежных анкерных болтов.
Скрытые регулируемые петли.
Фурнитура.
Рама с наличником.
Дверное полотно с глазком.
Замок оригинальной конструкции фирмы Master Lock с двумя комплектами ключей (возможность перекодирования) и броненакладками с двух сторон.
Комплект крепежных анкерных болтов.
Скрытые регулируемые петли.
Монтаж двери форпост:
- Подготовить проем (размер проема указан в паспорте изделия, максимальный допуск +25 мм с каждой стороны);
- Вскрыв упаковку, установить дверь в подготовленный проем с той стороны, куда предполагается ее открывание;
- Зафиксировать раму в проеме по уровню с помощью деревянных клиньев необходимых размеров, устанавливая их между стеной и рамой с внутренней стороны двери;
- Открыв дверь, с помощью перфоратора (эл. дрели), через предусмотренные на раме места сделать отверстия в стене для штатных анкерных болтов (диаметр 14 мм, min глубина 130 мм);
- Вставив в подготовленные отверстия анкерные болты, торцевым ключом № 17 затянуть гайки до полной фиксации анкеров в стене. Закрыть отверстия в раме пластиковыми заглушками;
- Установить в замок цилиндр и собрать фурнитуру (см. инструкцию);
- При необходимости аккуратно заполнить монтажной пеной или цементным раствором пространство между стеной и рамой двери.
- Снять защитное покрытие с дверного полотна и рамы.
- Ваша дверь установлена и готова к эксплуатации.
Список инструмента, необходимого для монтажа двери:
- Рулетка-3 метра;
- Уровень;
- Молоток;
- Дрель-перфоратор;
- Сверло диаметром 14 мм и рабочей длиной min 150 мм с победитовым наконечником;
- Торцевой ключ № 17 (min длина головки 45 мм);
- Отвертка крестовая.
Инструкция по монтажу фурнитуры
- Сменный цилиндр с двумя комплектами ключей Master-Lock (3+5) — 1шт
- Броненакладка на замок внутренняя с ручкой и вертушком — 1шт
- Броненакладка на замок наружная с ручкой — 1шт
- Бронечашка (защита цилиндра) — 2шт
- Шайба пластиковая под броненакладку на замок — 2шт
- Винт М5×75 — 1 шт
- Винт М5×70 — 2шт
- Квадратный штифт под ручки — 1шт
- Винт М4×80 — 2шт
- Шайба металлическая под бронечашку (защиту цилиндра) — 4шт

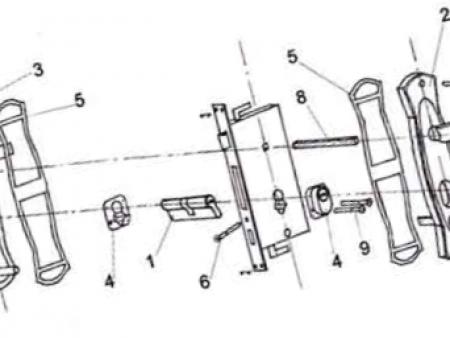

Порядок сборки фурнитуры:
- Установить в замок цилиндр [1] (длинной стороной к наружной стороне дверного полотна), зафиксировать его винтом М5×75 [6] с торца двери. При необходимости оригинальный цилиндр можно заменить на соответствующий по размерам и конструкции цилиндр любого производителя.
- Установить бронечашки [4](чашка с резьбовыми отверстиями наружной с стороны дверного полотна), при необходимости предварительно подложив под каждую из них по 1 или 2 металлических шайбы [10]. Закрепить чашки 2-мя винтами М4×80 [9].
- Вставить в замок квадратный штифт под ручки [8].
- Установить броненакладки [2,3] с пластиковыми шайбами [5], совместив штифты вертушка и ручек с соответствующими отверстиями в замке и накладках, после чего стянуть накладки 2-мя винтами М5×70 [7]
